UYGULAMA · PERDE BETON
PERDE BETON YALITIMI
Dıştan bohçalama ve drenaj kurgusu
- Membran
- 2 × 4 mm
- Drenaj plakası
- 8 mm
- XPS koruma
- 40 mm
- Basma dayanımı
- ≥ 300 kPa
Perde yalıtımı üç katmanın birlikte çalışmasıdır: su bariyeri, mekanik koruma ve drenaj. Suyu perdeden uzaklaştırmadan yalnız membranla çözüm arandığında, yüksek taban suyunda hidrostatik basınç detay noktalarını zorlar. Kazı genişliği yetersizse uygulama kalitesi düşer; keşifte kazı payını da ölçeriz.
KESİTTEN OKUYUN
Katman dizisi
Katmana dokunun; işlevi ve malzeme esası açılır
KESİT · Perde betonTOPLAM 510mm
Perde beton — dıştan su yalıtımı (dikey kesit)
KATMAN 04 · İŞLEVİ
Su yalıtım membranı
Su tablası perde altında kalıyorsa tek kat, üstünde kalıyorsa çift kat. Temel-perde birleşiminde pah yapılır ve bohçalama payıyla birleştirilir.
bitüm membran2 × 4 mmTS EN 13969
DİKKAT EDİLEN NOKTALAR
Kritik detaylar
İşi tutan ya da bozan yerler

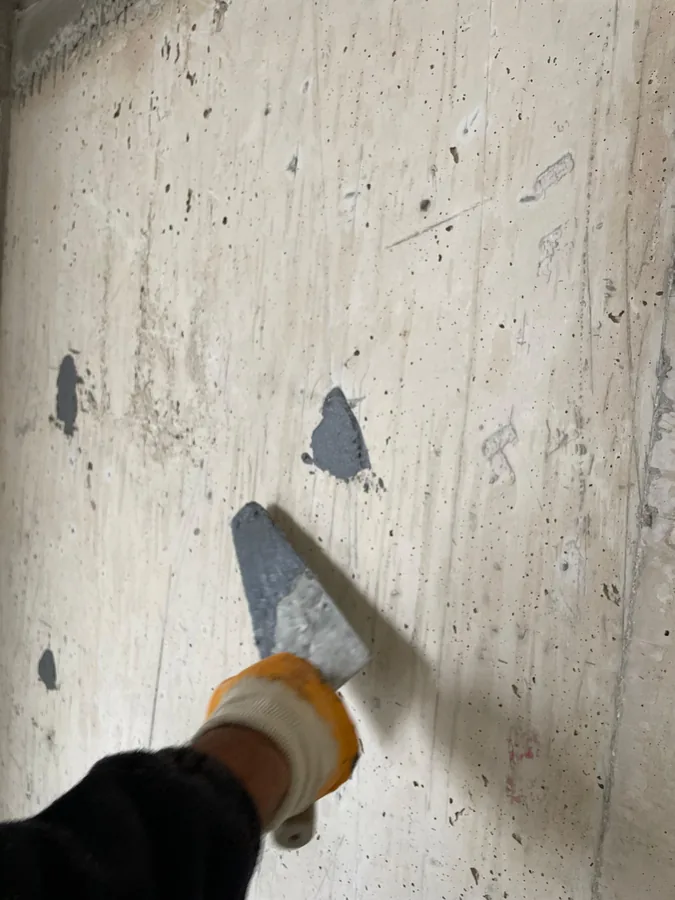

- Kalıp bağı delikleri
- Tie-rod delikleri ve segregasyonlu bölgeler kristalize veya tamir harcıyla kapatılır; astar öncesi kontrol edilir.
- Temel-perde birleşimi
- Bohçalama payıyla birleştirilir, pah yapılır. Sızıntıların çoğu bu birleşimde başlar.
- Drenaj kotu
- Drenaj borusu temel alt kotunun altında ve %0,5 eğimle döşenir; aksi halde su perde dibinde toplanır.
- Geri dolgu
- İri taş ve moloz kullanılmaz, tabaka tabaka sıkıştırılır. Dolgu sırasında delinen membran görünmez bir arıza bırakır.

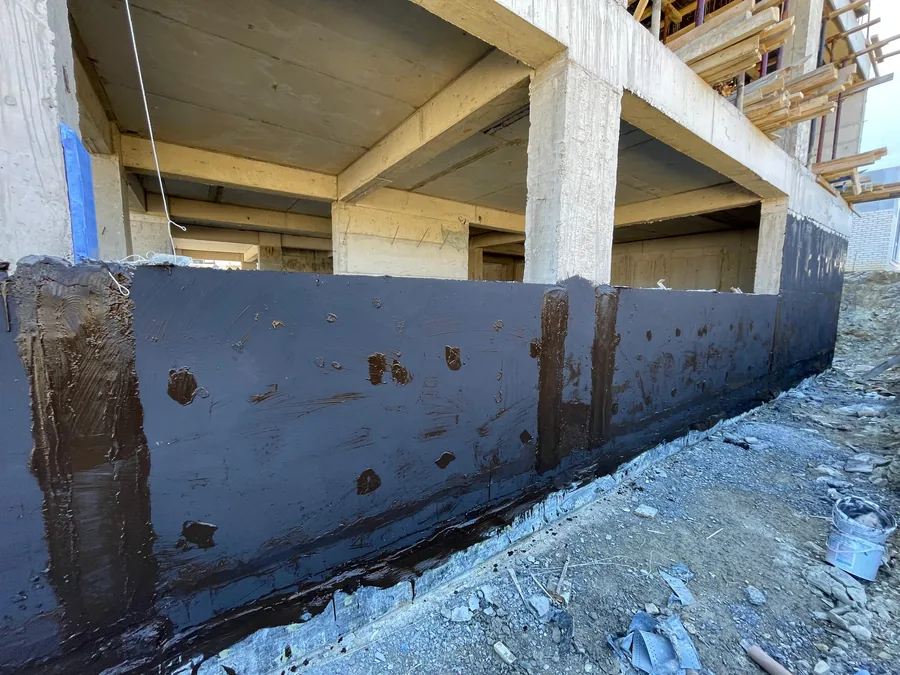

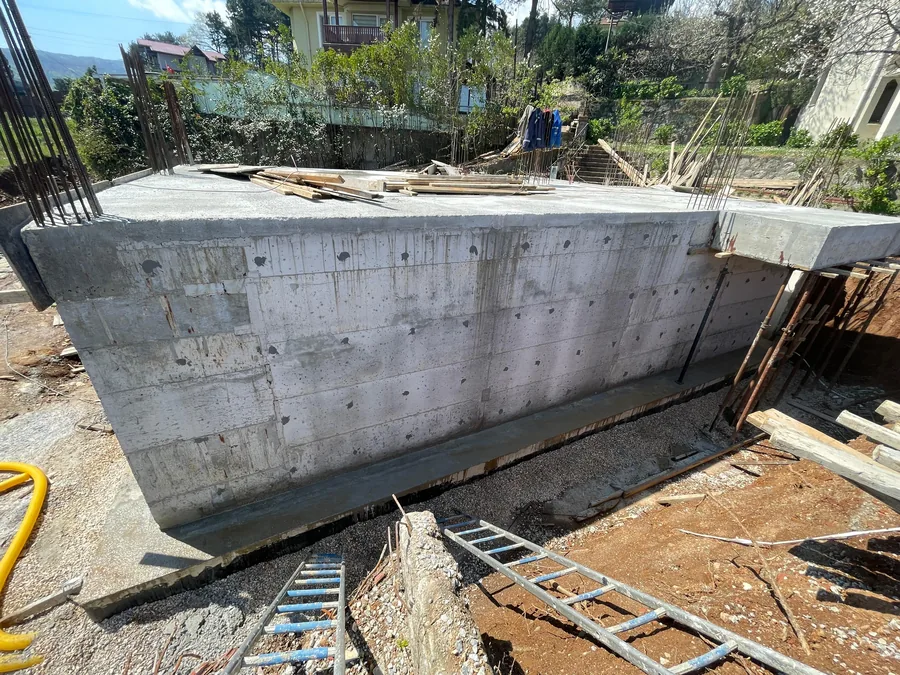

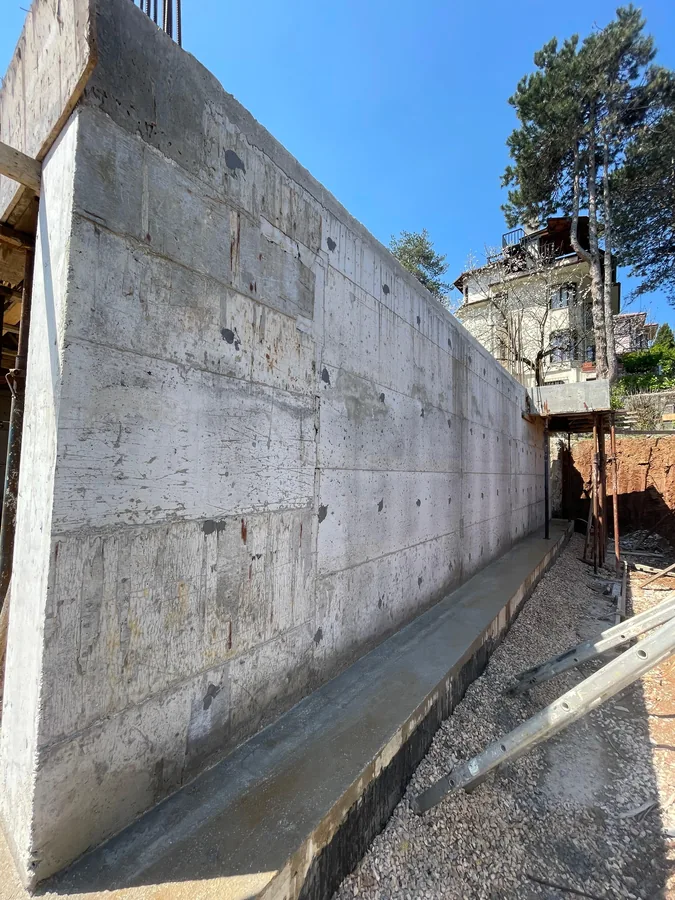

SAHADAN
Bu uygulamadan kayıtlar
Kendi arşivimizden; müşteri ve proje adı yazılmaz
Perde beton yalıtımı için keşif planlayalım
Keşif ve detay çözümü ücretsizdir; katman dizisini ve metrajı yazılı bırakırız.
