UYGULAMA · RADYE TEMEL
TEMEL VE BOHÇALAMA
Grobeton üstü membran ve koruma betonu detayı
- Membran
- 2 × 4 mm
- Bindirme payı
- 10 cm
- Perde dönüş payı
- 50 cm
- Koruma betonu
- 60 mm
Bohçalama, temeli alttan ve yandan saran kesintisiz bir kaptır. Radye dökümünden sonra bu katmana erişilemediği için sıralama, bindirme payı ve dönüş detayları döküm öncesi bitirilir. Sakarya'nın taban suyu yüksek ilçelerinde tek kat membran yerine çift kat ve koruma betonu esastır.
KESİTTEN OKUYUN
Katman dizisi
Katmana dokunun; işlevi ve malzeme esası açılır
KESİT · Radye temelTOPLAM 819mm
Radye temel — dıştan su yalıtımı
KATMAN 03 · İŞLEVİ
Su yalıtım membranı
Asıl su bariyeri. İki kat çapraz serilir, ek yerleri 10 cm bindirmeli şalomayla yapılır; perde dönüşü için kenarlarda 50 cm pay bırakılır (bohçalama).
bitüm membran2 × 4 mmTS EN 13969
DİKKAT EDİLEN NOKTALAR
Kritik detaylar
İşi tutan ya da bozan yerler
- Perde dönüş payı
- Membran kenarda 50 cm serbest bırakılır; perde yalıtımı bu payla birleştirilir. Pay bırakılmazsa birleşim yerinde süreklilik kurulamaz.
- Boru ve kılcal geçişler
- Tesisat geçişleri manşonlu yapılır ve bandajla sarılır. Sonradan açılan delik, bohçanın en zayıf noktasıdır.
- Köşe pahı
- İç köşelerde r ≥ 4 cm pah yapılır; keskin köşede membran gergin kalır ve ilk yükte yırtılır.
- Koruma betonu
- Donatı ve kalıp trafiği membranı ezer. Koruma betonu dökülmeden donatı serilmez.

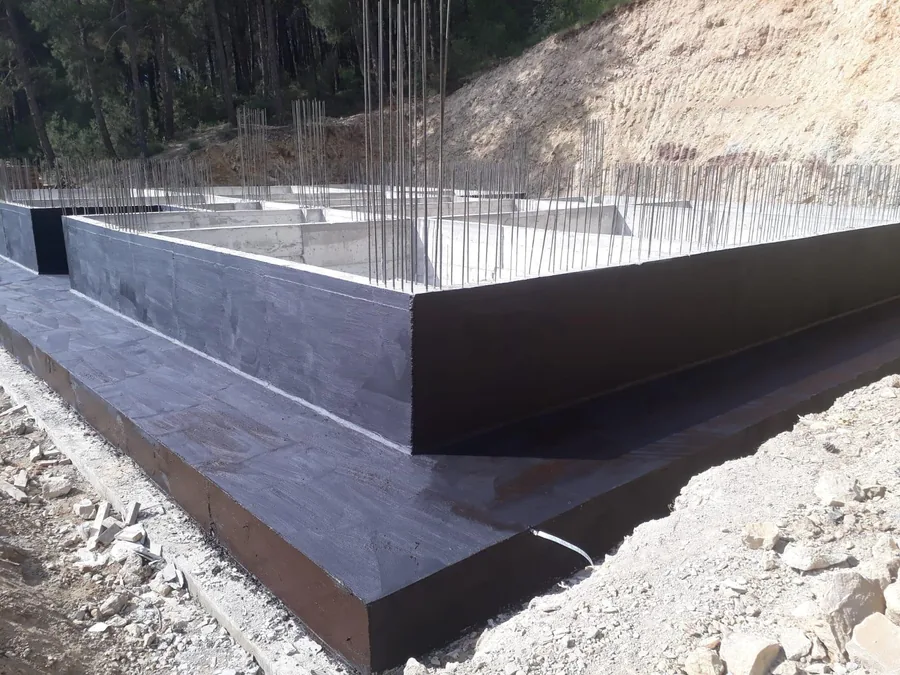

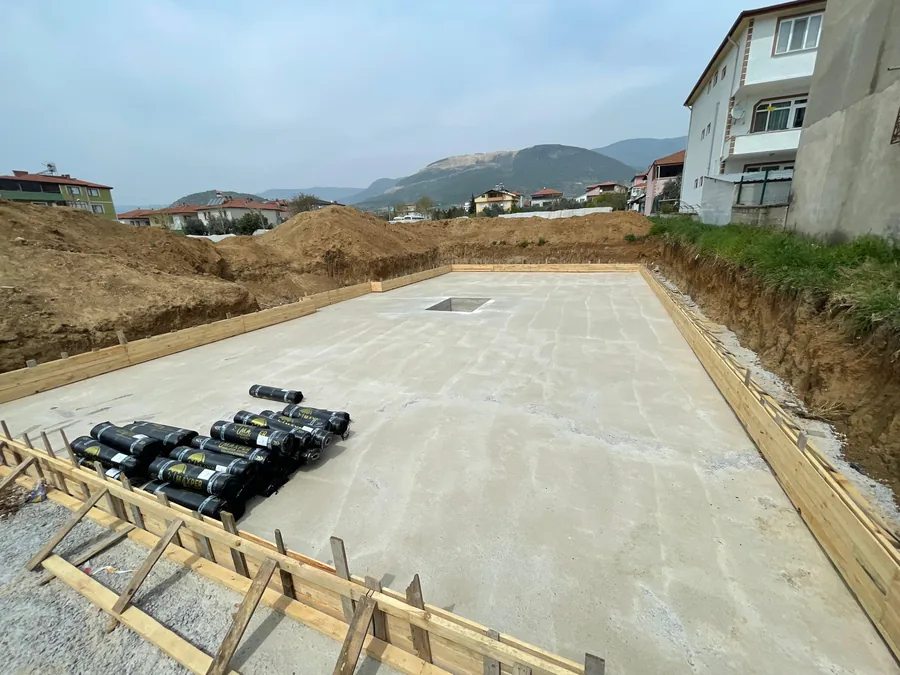

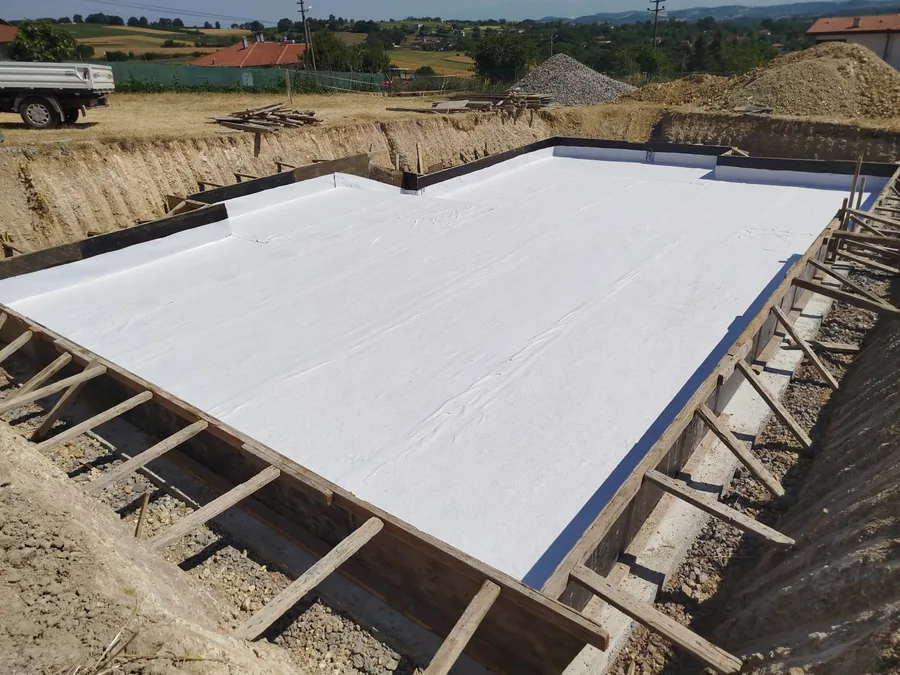

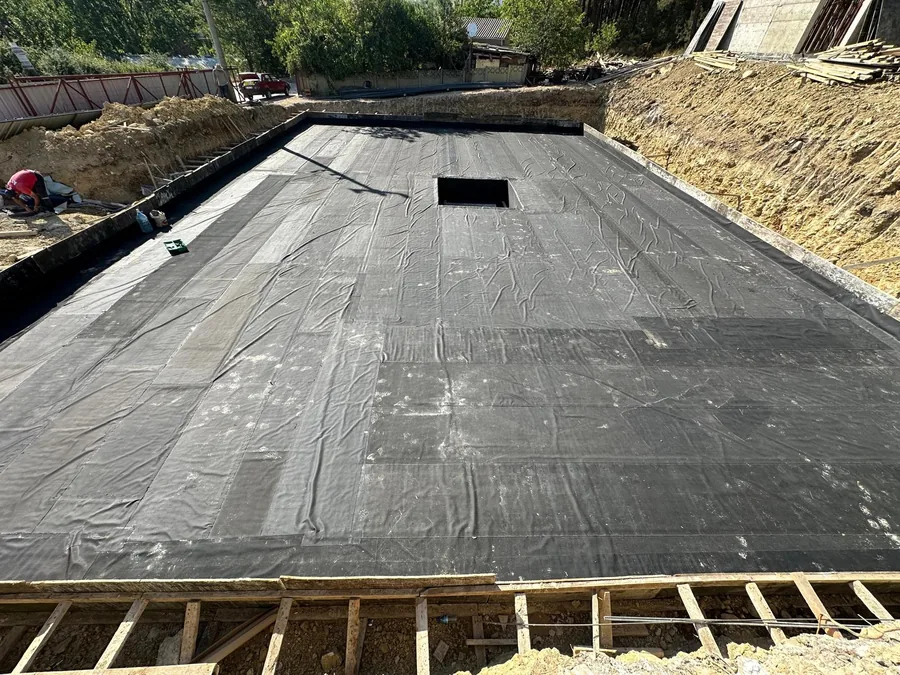

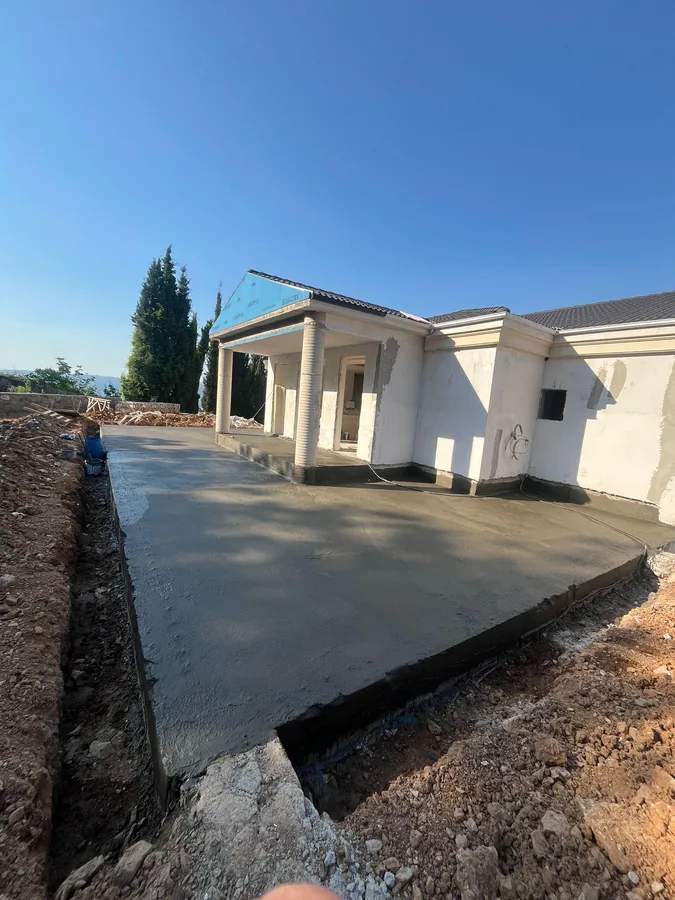

SAHADAN
Bu uygulamadan kayıtlar
Kendi arşivimizden; müşteri ve proje adı yazılmaz
